拆箱檢查，確認貨品的配件齊全，完好，特別注意安裝附件和傳感器連接電纜。本儀表應該包括以下配件：

a) 合同供貨范圍的配件：儀表/變送器TU7685■，TU7685.010□， 測量探頭TU810■，流通槽TU910■，儀表保護箱□

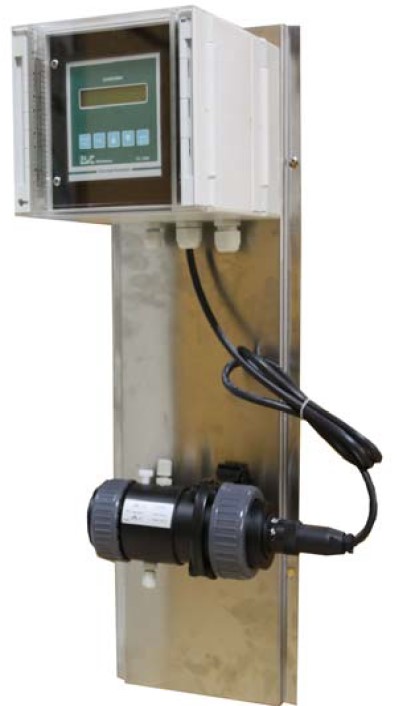

安裝附件的固定，被測介質的接駁，流速控制的準備。 a)取樣點的位置確定，本傳感器建議安裝方式為： 旁路取樣■ ，其他安裝方式請聯系代理商：在線插入式安裝□/在線沉入式安裝□ 選用在線插入式安裝方式時， 請務必確認測量點的介質情況是否符合傳感器的測量要求：被測介質是否具有腐蝕性□ / 壓力□ / 溫度□ / 介質的清潔情況□   b)選用旁路測量時，調壓取樣閥的設立：是■/否□ 選用旁路測量時，本次測量的流量控制的方法：通過取樣閥■/專設減壓閥□ 3 控制測量?jī)x表的機械安裝和固定 （請仔細參照隨儀表配套的中英文操作手冊） a)本次供貨包括有： 戶外安裝儀表箱□/壁掛式儀表保護箱□ b) 如用戶自備儀表安裝箱， 請確認儀表安裝的開孔尺寸：92*92mm 小心地固定流通槽，插入探頭后務必密封固定流通槽如右圖所示，橫裝，進水口在下方，出水口在上方 出水調節閥門 + 出水口                        探頭側面插入 進水口

5












電氣接線（請遵照電工通用法則，斷電進行本步驟）

根據所訂的儀表，確定本儀表供電電源是：220Vac■/24Vdc□；110Vac□/24Vac□  確保您所提供電源是干凈電源，供電電源回路為：

6 確認接線正確

7 通電

8 必要的參數設置（請仔細參照隨儀表配套的中英文操作手冊）

按“MODE”鍵到儀表顯示“configuration”，按“CAL”進入設定菜單通過操作按鍵“▲” “ ▼”“ENT”鍵

在“Measure U.:”子菜單中選定測量單位；在“Range:”子菜單中選定測量范圍；在“Scale:”子菜單

9 （必要的）標定程序（請仔細參照隨儀表配套的中英文操作手冊）

通常不需要進行零點標定！靈敏度標定：按“MODE”鍵到屏幕顯示“xx.xxNTU”，按“CAL”進入校正程序，屏幕顯示“ZERO C.: xx.xx%”,按“ENT”跳過零點校正到屏幕顯示“SENS: xxx.x%”，按“

11 正常使用/暫停使用/停用 注意事項

本儀表使用時，對水流的控制很重要，本探頭和流通槽耐壓為6bar（20℃時），建議進水壓力保持在3-5bar的進水壓力。調試時可以先敞開出水口閥門，排掉空氣后關閉出水口的調節閥， 使TU910流通槽內保持有一定的壓力，然后慢慢打開出水口閥門，并保持較小的出水，這樣能有效地控制氣泡的產生。

測量過程或儲存期間，請勿用手直接觸碰探頭前端的玻璃窗，探頭上的玻璃窗必須清潔光亮無劃痕，否則需維護或咨詢代理商上海京工。

本探頭暫停使用時，請將探頭和控制器分離，將探頭擦凈干燥靜置保存，注意防撞。
